Модуль предназначен для последовательного управления четырьмя стеклоподъемниками и люком автомобиля в одном направлении, при условии наличия в автомобиле установленных электроприводов. Управление модулем может осуществляться от сигнала, формируемого автомобильной сигнализацией или другим устройством при постановке на охрану или закрытии замков дверей, для чего предусмотрены «отрицательный» или «положительный» запускающие входы.
Модуль устанавливается стационарно на автотранспортном средстве и подключается к штатной проводке с напряжением +12В и общим отрицательным выводом аккумуляторной батареи, соединенным на массу. Модуль имеет климатическое исполнение У-2.1 (N-2.1) по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от -40 до +85 С.
Стеклоподъемники включаются модулем последовательно, после подачи запускающего импульса, в порядке, указанном на схеме, причем следующий канал включается после отработки предыдущего. Если стекло уже закрыто, то модуль сразу же переключится на следующий

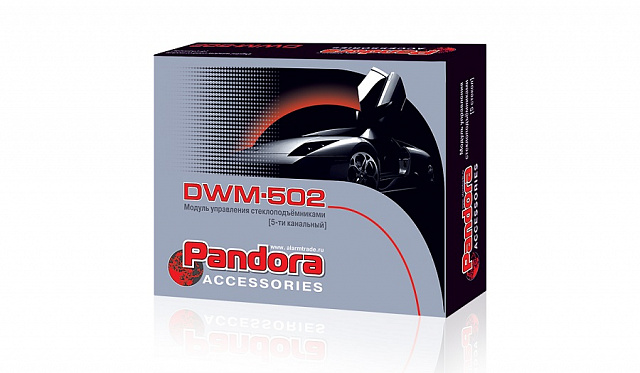

Обзор модуля стеклоподъемника DWM 502 Pandora
Модуль DWM 502 Pandora предназначен для управления электроприводами всех четырех или пяти стекол транспортного средства и люком. Движение возможно только в одном направлении одновременно, то есть на открытие или закрытие.
Функциональность
Доводчик DWM 502 Пандора – комплект, устанавливаемый в автомобильном салоне. Корпус устройства надежно защищен от пыли и влаги, он соответствует классу IP40 и стандартам ГОСТов 14254-96, 50905-96. Модуль обладает компактными габаритами, простой установкой и подключением, не требующим много времени.
Функциональность DWM 502 Pandora:
- возможность управления люком автомобиля при наличии электропривода;
- открытие/закрытие всех автостекол транспортного средства в одном направлении;
- при наличии препятствия срабатывается остановка доводчика в автоматическом режиме, что защищает систему от поломок;
- ток потребления контролируется, есть защита от чрезмерного повышения его уровня;
- управление модулем Пандора DWM 502 осуществляется при помощи штатного брелока или ключа.
Принцип действия очень простой – по команде и постановке на охранный режим люк и стекла начинают закрываться. Это защищает автовладельца от рисков несанкционированного вскрытия салона или угона, если окна будут оставлены открытыми.
Устройство DWM 502 Pandora защищено от перегрузки привода. Программой предусмотрено отключение системы на 1 минуту, если при закрытии дважды время превышает установленный цикл, то есть на пути стекла имеется помеха.
Особенности
Модуль Пандора DWM 502 может интегрироваться в уже установленную автосигнализацию с целью повышения эффективности и улучшения защиты авто. Блок имеет пять рабочих каналов для подключения, управляться может при помощи сигналов отрицательной и положительной полярности. Переключение между каналами последовательное, есть функция принудительного перехода через 15 секунд после проблем со срабатыванием привода, например, при обрыве троса. Расход энергии при работе блока низкий, что повышает общую экономичность системы и продлевает автономность работы (при подключении к аккумулятору).
