Для штатной системы стеклоподъёмников модуль абсолютно прозрачен, что достигается за счет использования дополнительных реле с сухими контактами. В случае выхода модуля из строя это не окажет никакого воздействия на штатные системы.
Модуль запоминает положение стекла при постановке под охрану автомобиля. При снятии с охраны, модуль вернёт стёкла в прежнее положение. DWM-210 сопрягается с автосигнализациями Pandora DeLuxe и Pandora DXL управляясь по одному проводу расширенным протоколом.
Работа модуля: Модуль может управляться сигналом как «положительной», так и «отрицательной» полярности (длительность запускающего импульса – не менее 500мс. (0,5сек.)), а так же кодовым сигналом. Полярность определяется спустя 1 секунду после подачи питания на модуль стеклоподъемников.
При активации модуля цепь управления двигателем от кнопок разрывается, и мотор коммутируется к внутренним реле модуля. Цифровой выход («Серый») предназначен для управления дополнительными модулями стеклоподъемников.

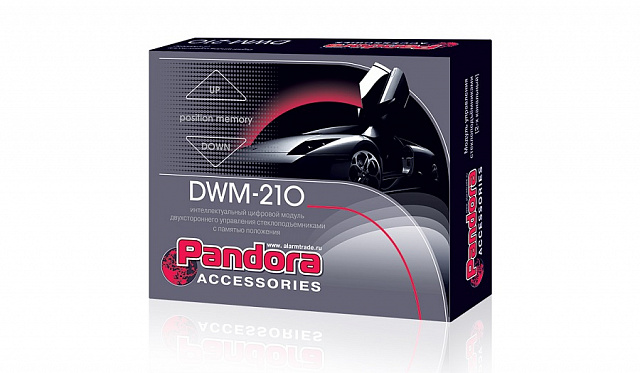

Обзор модуля стеклоподъемника DWM 210 Pandora
Модуль стеклоподъемника Pandora DWM-210 предназначен для управления стеклами автомобиля, обеспечивая надежное, комфортное использование. Блок «умеет» запоминать положение стекла до момента постановки авто на сигнализацию, может останавливать подъем при необходимости.
Пандора DWM 210 оснащается двумя выходами, при постановке на охрану автоматически поднимает стекло до полного закрытия, после снятия с сигнализации стекла опускаются вниз до прежнего положения. Система совместима с комплексами Pandora DXL, Pandora DeLuxe, а также других производителей (только при наличии у автомобиля электрических стеклоподъемников). Дополнительное реле, снабженное сухими контактами, делает модуль прозрачным для штатной системы, что повышает надежность работы, исключает выход из строя установленных элементов управления.
Функциональность
Модуль для управления электрическими подъемниками Pandora DWM-210 отличается широкими возможностями персональной настройки, встроенной памятью, автозакрытия окна при включении охранного режима. К основным функциям доводчика относятся:
- запоминание положения автостекла;
- поднятие в автоматическом режиме при включении сигнализации;
- управление при помощи одного нажатия;
- отключение при механических повреждения подъемника;
- защита от коротких замыканий, превышении значения тока;
- простая синхронизация с установленной автосигнализацией, датчиками, исключающими ложное срабатывание доводчика;
- возврат стекла в прежнее положение при работе сигнализации до 20 минут;
- быстрая остановка подъема или опускания при возникновении препятствия или после нажатия кнопки;
- отключение в авторежиме (в случае обрыва троса);
- определение сигналов автосигнализации;
- отключение датчиков при движении автостекол.
Особенности
Модуль Pandora DWM-210 отличается следующими особенностями:
- размеры системы компактные, установка быстрая и не требует серьезного вмешательства в электропроводку;
- доступно управление сразу 2-мя подъемниками;
- наличие систем для защиты от механических поломок или превышения тока;
- работа в одно нажатие клавиши.
Для функционирования блока Пандора DWM-210 можно использовать сигналы отрицательной или положительной полярности. Скорость срабатывания высокая, составляет 1 секунду после пуска блока. Также для управления можно применять кодовые сигналы.
